Продукция

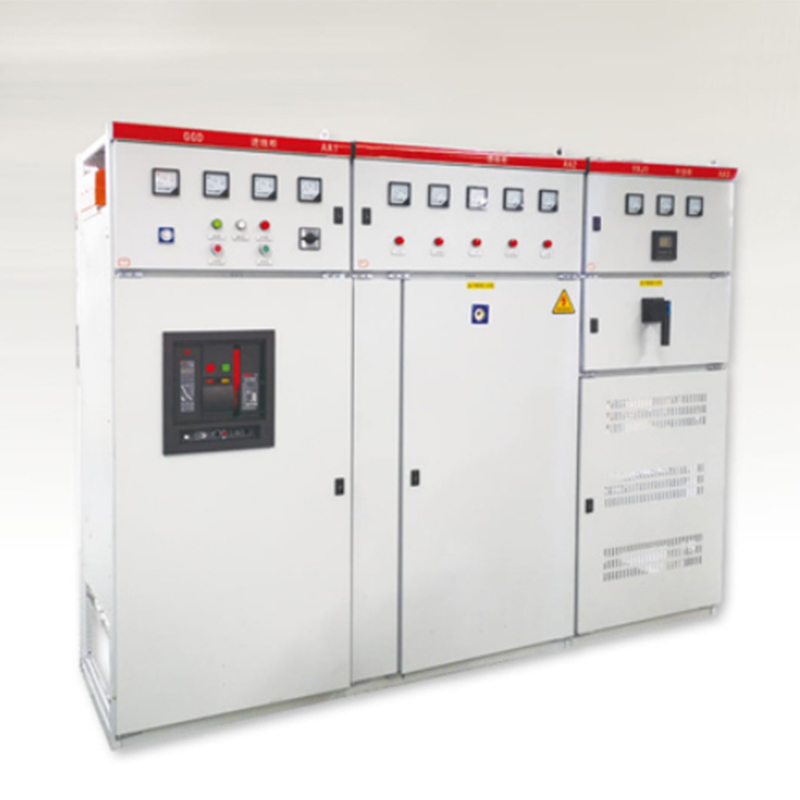

Низковольтное распределительное устройство GGD
Корпус выполнен по разборной конструкции: торцевые панели, стойки и боковые панели быстро монтируются с помощью соединительных элементов (включая пружинные упоры), что повышает эффективность монтажа.
Описание
маркер
Основная конструкция и особенности проектирования
1. Модульная конструкция шкафа
- Корпус выполнен по разборной конструкции: торцевые панели, стойки и боковые панели быстро монтируются с помощью соединительных элементов (включая пружинные упоры), что повышает эффективность монтажа.
- Каркас сварен из гнутого стального профиля 8MF в сочетании с алюмооцинкованными стальными листами толщиной 2мм, обеспечивая срок антикоррозийной службы свыше 20 лет.
- Стандартный корпус содержит монтажные отверстия с шагом 20 модулей, позволяющие гибкое расширение.
2. Эффективная система охлаждения
- Верхняя и нижняя части корпуса оснащены ступенчатыми вентиляционными прорезями, формирующими естественный воздушный поток снизу вверх для предотвращения накопления тепла.
- Степень защиты соответствует стандарту IP30 (с возможностью повышения до IP40), что адаптировано для стандартных промышленных условий.
3. Конструкция безопасности
- Дверцы шкафа оборудованы поворотными петлями с буферными резинопластиковыми уплотнителями в форме "горы", обеспечивая защиту от ударов и высокую герметичность.
- Система заземления всего шкафа соединена через рифленые шайбы, гарантируя безопасность эксплуатации.
